在默认状态下，并非所有单元都显示在操作界面上，而是可根据需要显示或隐藏。



除了此处图示的窗口和编辑器之外，还有更多可供选用。 这些可通过菜单项【 窗口】和 【 编辑器】显示。

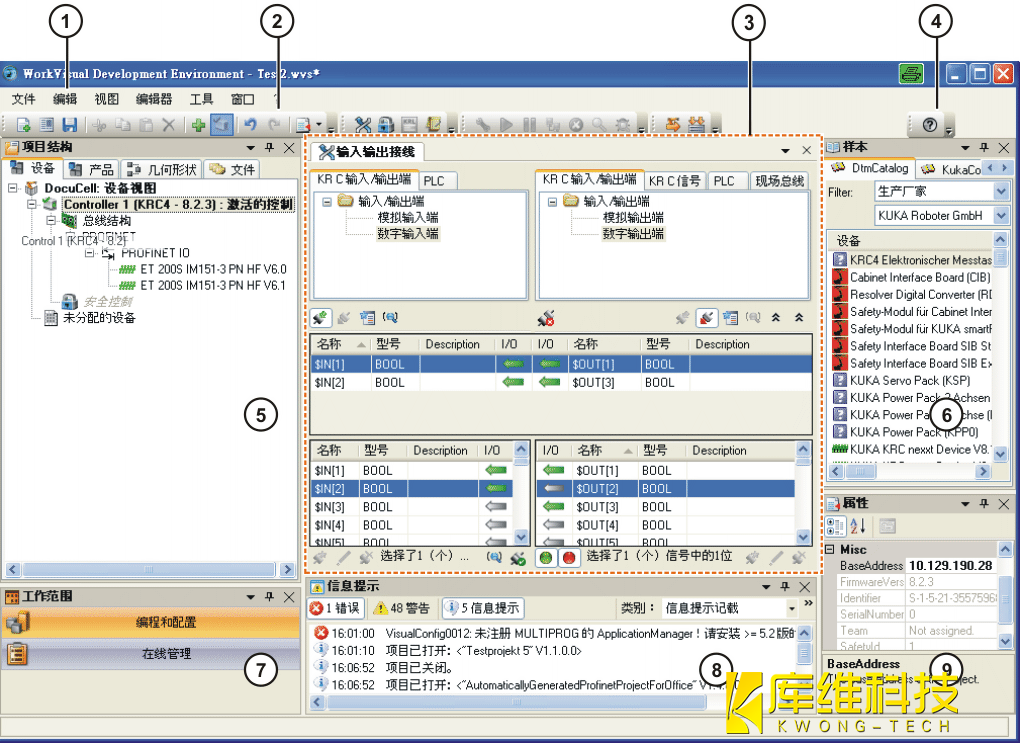

操作界面概览如下图：

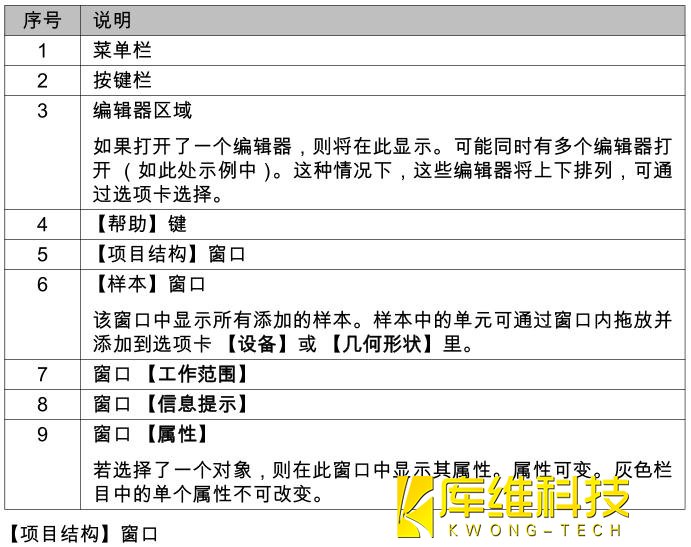

自动生成的文件为灰色如下图：





1. 设备：



在选项卡 【 设备】中显示设备的关联性。 此处可将单个设备分配给一个机器人控制系统。



2. 产品：



选项卡 【 产品】主要用于 WorkVisual Process，较少用于 WorkVisual。此处将一个产品所需的所有任务均显示在一个树形结构中。



3. 几何形状：



选项卡 【 几何形状】主要用于 WorkVisual Process，较少用于WorkVisual。 此处将项目中的所有三维对象均显示在一个树形结构中。



4. 文件：



选项卡 【 文件】包含属于项目的程序和配置文件。彩色显示文件名：



5. 自动生成文件 （用功能 【 生成代码】）：灰色



6. 在 WorkVisual 中手动贴入的文件：蓝色



7. 从机器人控制系统传输到 WorkVisual 的文件：黑色项目浏览器

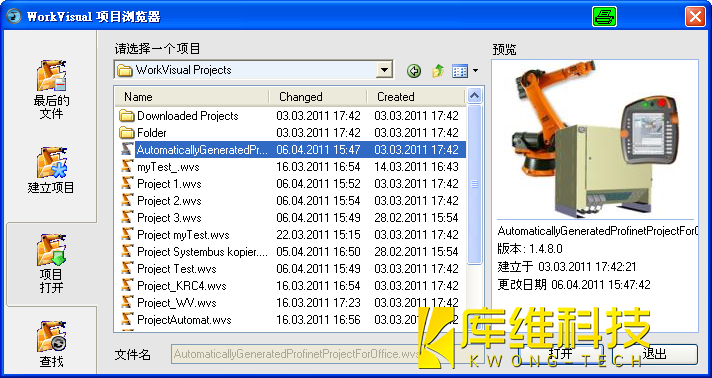

项目浏览器如下图：





8. 【 最后的文件】显示最后使用的文件



9. 【 建立项目】用于生成：



1.一个新的空项目



2. 根据模板建立一个新项目



3. 在现有项目基础上创建新项目



9. 【 项目打开】用于打开现有项目



10. 【 查找】用于从机器人控制系统加载一个项目
