工业机器人KRC4保养-如何更换外部风扇
发布日期：2022-09-02 10:06 ????浏览量：
1. 从控制柜拔出风扇插头 （2） X14。
2. 拧松四条螺丝 (1) 并将背板拆出。

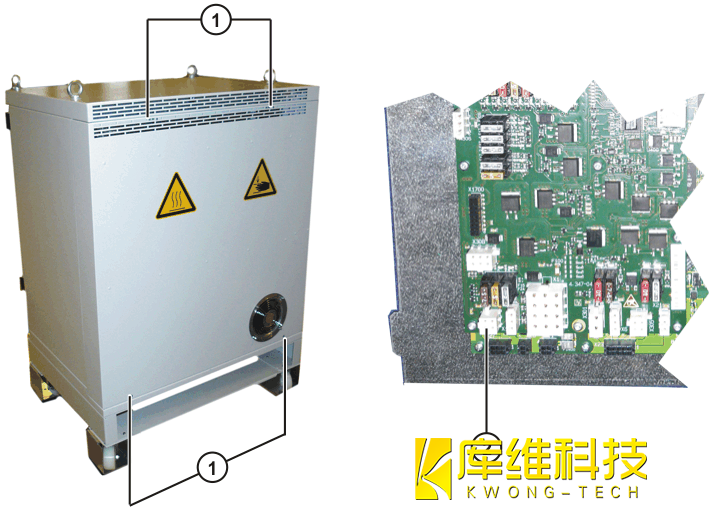

更换工业机器人KRC4外部风扇如下图：
1 固定背板
2 控制柜上的风扇插头 X14

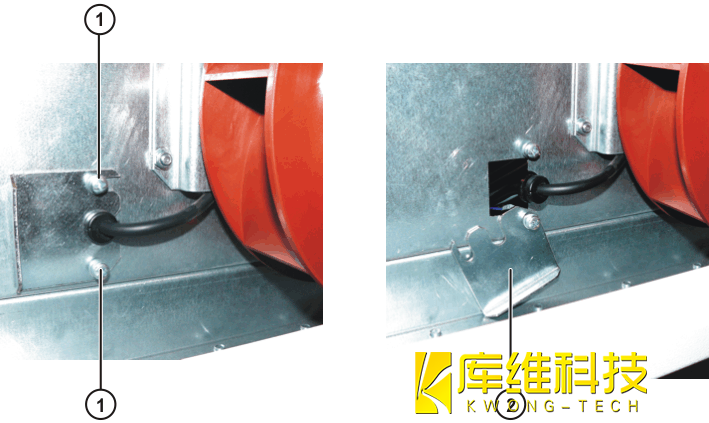

3. 将进线套筒的固定螺丝 （1）拆出。
4. 将进线套筒 （2）折回，然后拉出连接线。
1 固定电缆套管
2 电缆套管的盖板
6. 将新风扇连同支架一起装上并固定。

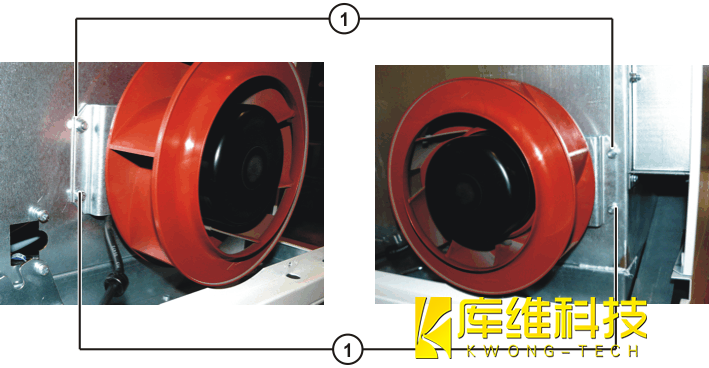

更换工业机器人KRC4外部风扇如下图：
1 固定风扇支架
7. 将连接线引入箱柜内。
8. 装上进线套筒。
9. 装上背板，并将其固定
10. 将风扇插头 X14 插到控制柜上。
