KUKA机器人KR C4 箱柜冷却系统

　　KUKA机器人KR C4 说明

　　KUKA机器人KR C4箱柜冷却装置包含两条冷却循环回路。 装有控制、功率电子元器件的箱内范围通过一个换热器进行散热。 在箱柜的外部区域，KPP 和 KPS 的低压电源件、镇流电阻和散热体则直接通过外部空气适当冷却。

　　KUKA机器人KR C4箱柜结构

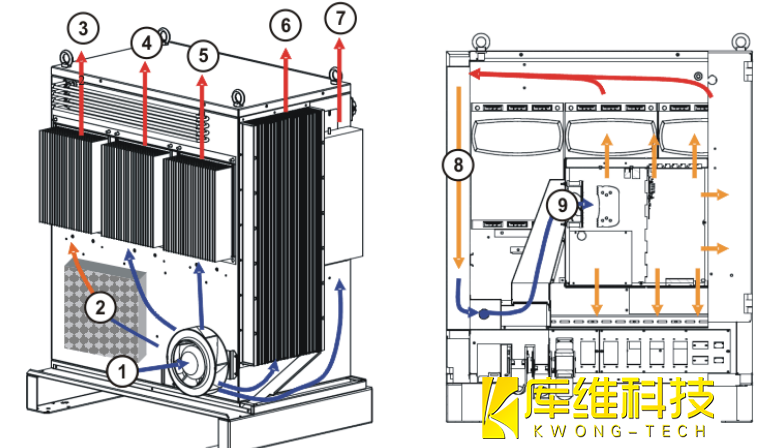

　　冷却循环回路如下图：


　　1 外部风扇空气入端

　　2 低压电源件冷却器

　　3 KPP 空气出口

　　4 KSP 空气出口

　　5 KSP 空气出口

　　6 热交换器空气出口

　　7 电源滤波器空气出口

 　  8 通气管道
       9 KPC 进气道
