工业机器人电源滤波器 （去干扰过滤器）的作用在于：



1 使 50Hz / 60Hz 信号不受阻碍地传通



2 抑制由于线路产生的干扰电压



在工业机器人控制系统内，线路产生的干扰电压主要来自 KPP/KSP。如果没有电源滤波器，干扰电压可扩展至整个电网。

电源滤波器嵌装在控制柜的左侧盖板下面

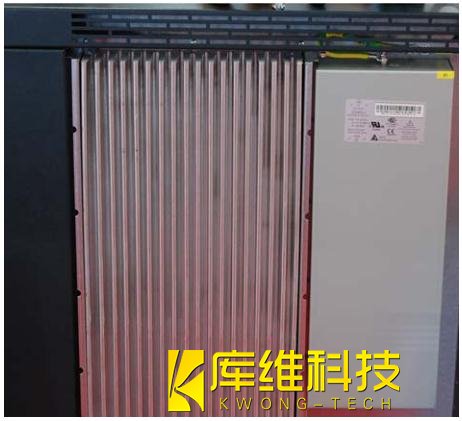

库卡机器人电源滤波器的安装位置如下：




库卡机器人电源滤波器更换操作步骤：



1. 使控制系统关机并采取措施防止其被意外重启，然后将电源供给线 XS1 断开



2. 松开总开关的开关元件，旋松四条固定螺丝将总开关和开关元件 （1）拆出。

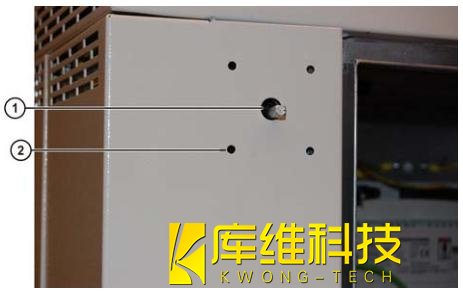

拆卸总开关如下图：





     1 开关元件



     2 固定螺丝螺纹孔



3. 用七号扳手将箱柜内侧的螺母拆掉。

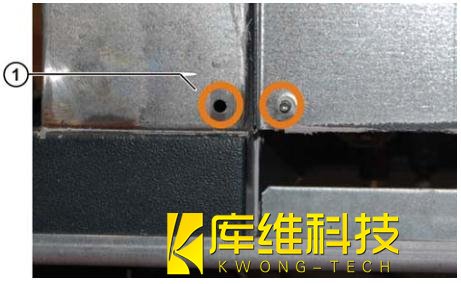

库卡机器人电源滤波器侧壁螺母如下图



         1 固定螺栓



4. 将侧面盖板 （1）往左推开约 45° 角，再往前挂住。

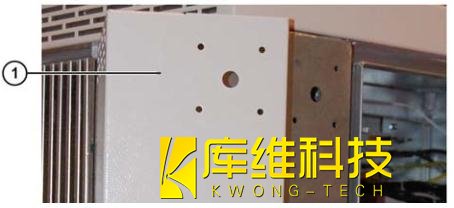

推开侧面盖板如下图：





      1 角形侧面盖板



5. 松开线芯紧固装置 （1），然后将馈电线拉出。



6. 拧松固定装置 （2）并将电源滤波器取出。

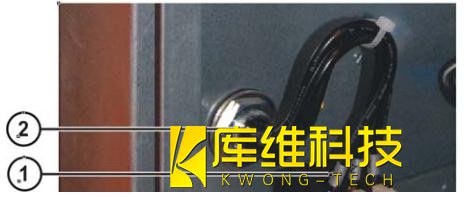

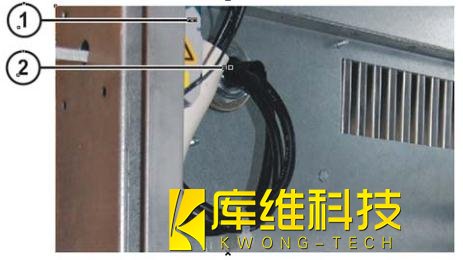

线路拆装如下图







      1 线芯 （3x）



      2 固定螺母



7. 装入新的库卡机器人电源滤波器，然后将其固紧。



8. 将线芯终端装上。



9. 将侧面盖板往回推至关闭，然后利用螺母将螺栓拧紧。



10. 装上总开关。



11. 实施功能测试
