机器人KR C4 控制系统 PC 说明：



　　机器人KR C4 控制系统电脑由电源件、主板、DualNic 双网卡、RAM 存储器和硬盘构成。



　　处理器技术 （双核技术，每个核拥有一个安全机构），其他三个机构的核分布如下：


　　1. 核 1： VxWorks，WinXPe，Safe



　　2. 核 2： DSE （RC），Safe



　　SafeOS 软件栈 （KW 软件 / Phoenix） - 性能等级 d （等同以前： 安全项 3）标准的大容量存储器 HDD ；非旋转式存储盘 （SSD-Solid State Disc）可选订

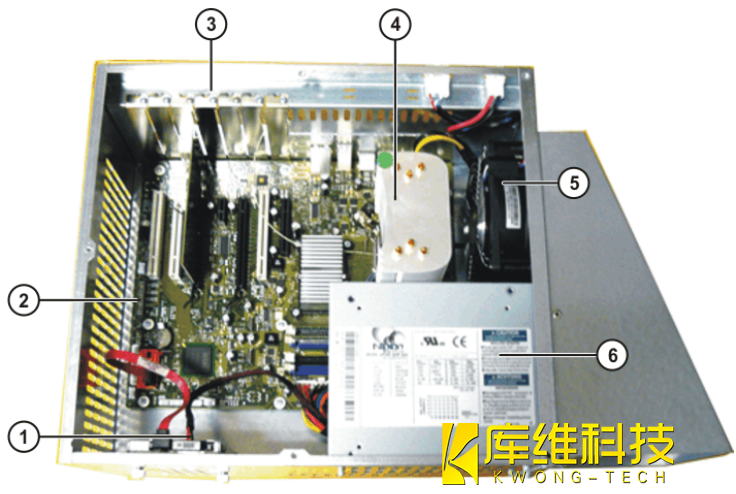

　　机器人KR C4控制系统 PC 概览




　　1. 硬盘



　　2. 主板



　　3. PC 机接口



　　4. 处理器冷却器



　　5. PC 机风扇



　　6. 电脑电源件



　　机器人KR C4 控制系统计算机的通过中央处理器的第二核进行调节 （RC-Robot Control , 机器人控制）。



　　PLC （选项）与 RC 平行接收处理



　　机器人KR C4 控制系统计算机可调节与客户的内部和外部网络通讯功能

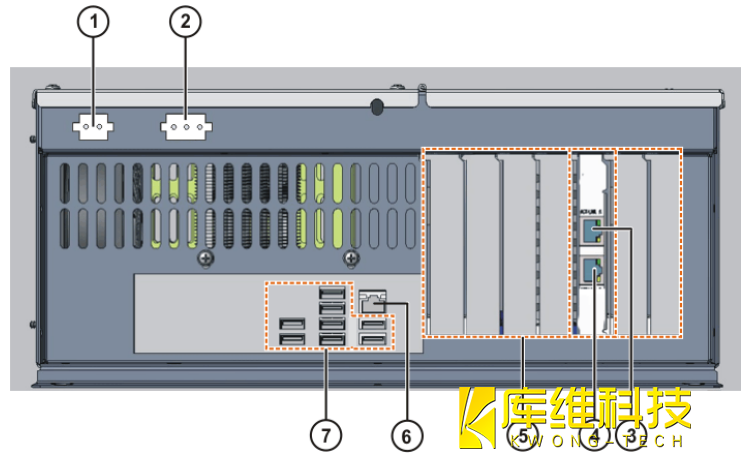

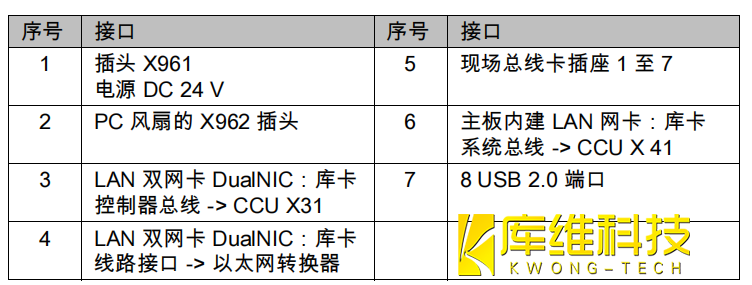

　　机器人KR C4 控制系统电脑接口如下图：

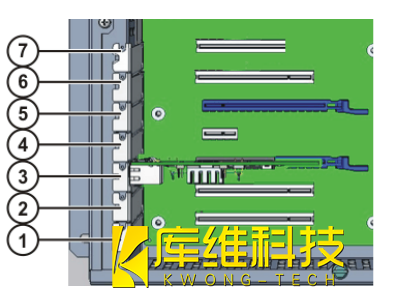

　　电脑插槽可供以下插卡使用：

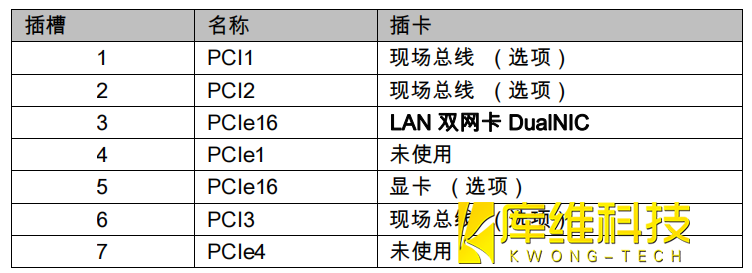

　　电脑插槽分配如下图：




　　机器人KR C4 控制系统电脑安全提示



　　1. 工业机器人控制系统必须保持关机状态，并采取保护措施以防意外重启。



　　2. 控制系统已关闭。



　　3. 电源线必须已断电。



　　警告：即使在主开关关断时，白色导线也带有电源电压！ 在接触导线时此电源电压可造成致命伤害。



　　4. 按 ESD 准则进行作业。



　　机器人KR C4 控制系统电脑更换步骤



　　1. 将机器人KR C4 控制系统关机并采取措施防止其被无意重启



　　2. 拔出连接到控制系统电脑的电源线及所有连接线



　　3. 松开滚花螺母



　　4. 拆下机器人KR C4 控制系统电脑并向上取出



　　5. 将通风槽从旧控制系统电脑中拆出，然后装入新控制系统电脑上



　　6. 装入新的控制系统电脑，然后固定



　　7. 插好各种插头



　　8. 实施功能测试

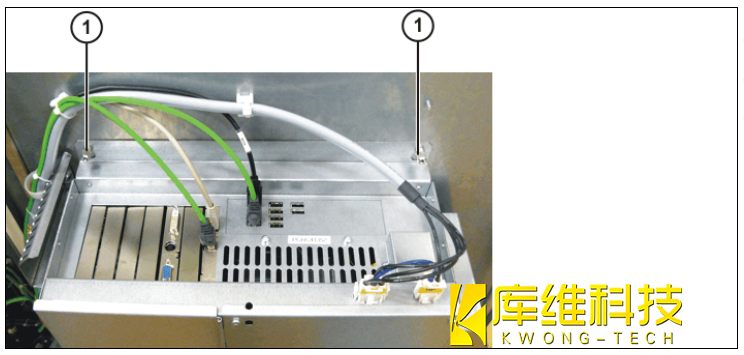

　　固定机器人KR C4 控制系统 PC 机如下图：




　　1 滚花螺母
